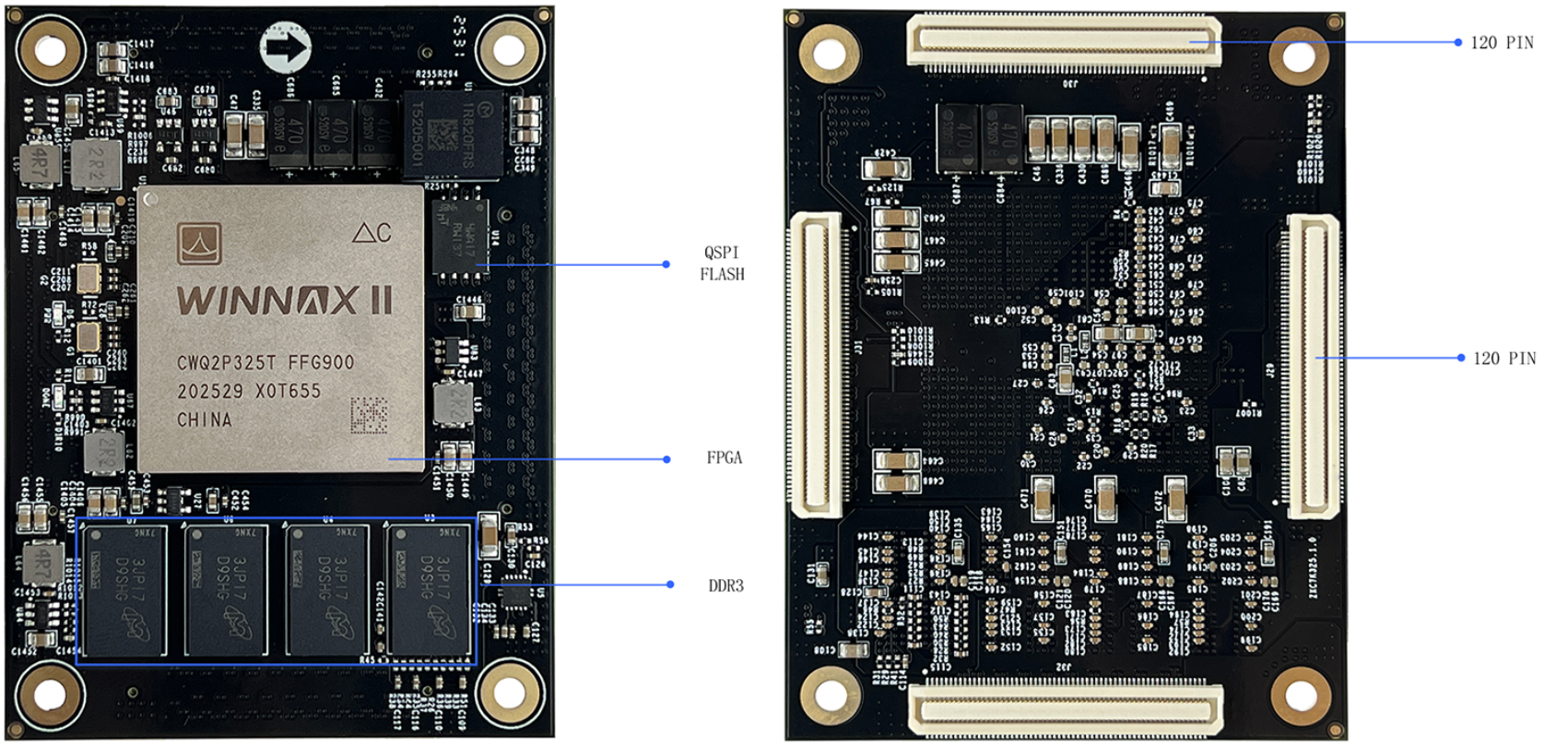

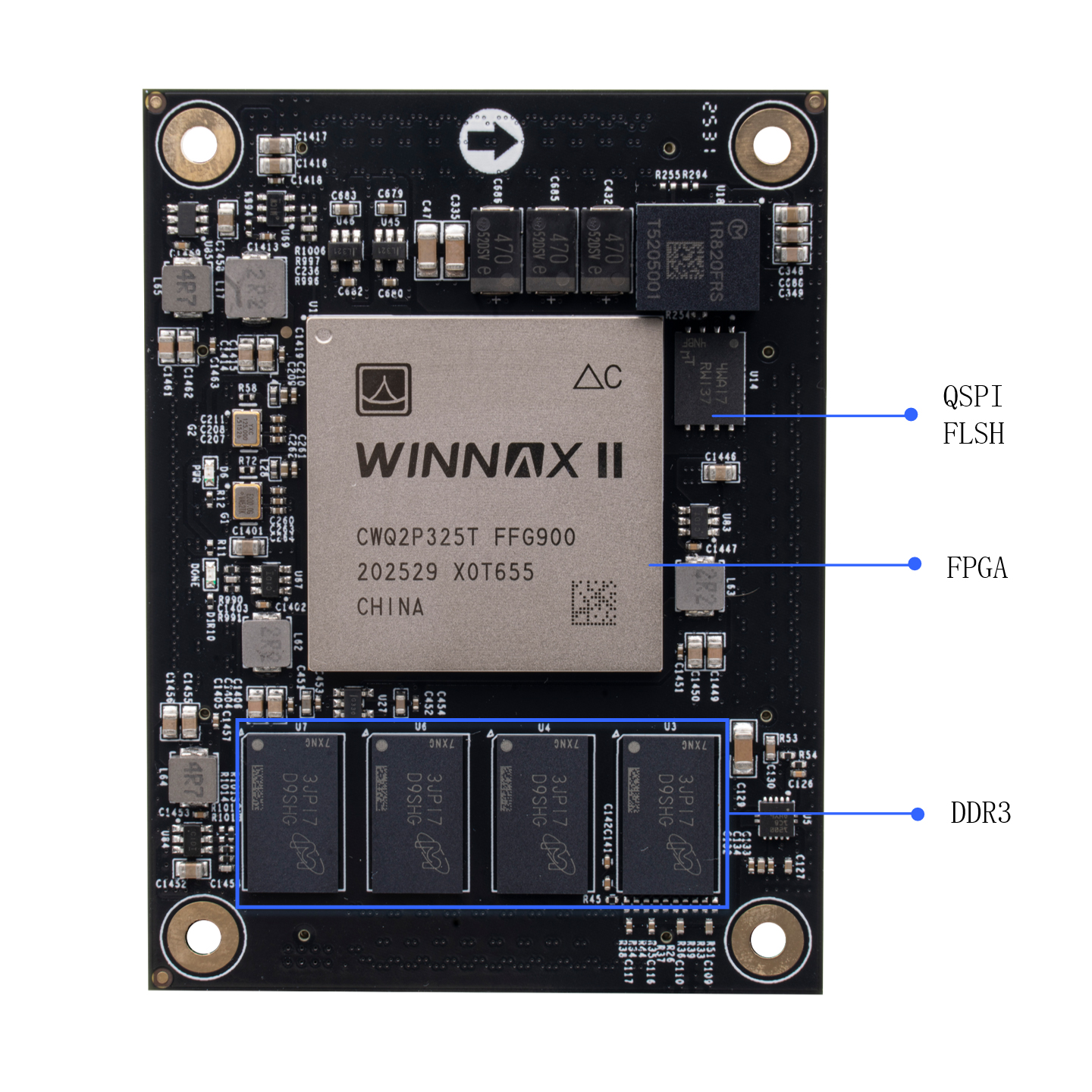

派普蓝电子FPGA核心板
主要应用于图像视频处理系统、高速数据传输、光线通信、工业控制等领域.
支持PCIe Gen2
16路高速GTX收发器
2G DDR3大容量
Vivado软件生态完全兼容，不用补丁
核心板主要参数
| 核心板 | PBC7K325G |
| FPGA芯片型号 | CWQ2P325T-FFG900 |
| DDR内存 | DDR3 2GB |
| 芯片级别 | 工业级；温度范围-40°C~85°C |
| 逻辑单元(Logic Cells) | 326,080 |
| 查找表（LUTs） | 50,950 |
| 触发器（Flip-Flops） | 407,600 |
| 乘法器（DSP） | 840 |
| Block RAM | 16,020Kb |
| QSPI FLASH | 128MBit |
| IO 数量 | 276个 |
| LVDS差分对 | 46个 |
| PCIe Gen2 | 1个 |
| 收发器数量 | 16个 |
| 电压可调IO | 92个 |
功能和接口参数
| DDR3 | 4片512MB DDR3，64Bit总线，数据速率可达1600Mbps |
| QSPI FLASH | 1片16MB QSPI FLASH，用于FPGA用户数据存储 |
| 晶振 | 高精度LVDS有源差分晶振，200MHz晶振提供系统稳定时钟源；125MHz晶振提供收发器稳定时钟输入 |
| 收发器 | 16路GTX，每路12.5Gb/s |
| PCIe | 支持PCI Express 2.0 |
| XADC | 1个12Bit，1Mbps采样率AD |
| LED灯 | 1路LED电源指示灯(PWR)；1路配置LED灯（DONE） |
| 连接器 | 4路120 PIN松下连接器 |
电源参数
| 输入电压 | 5V供电 |

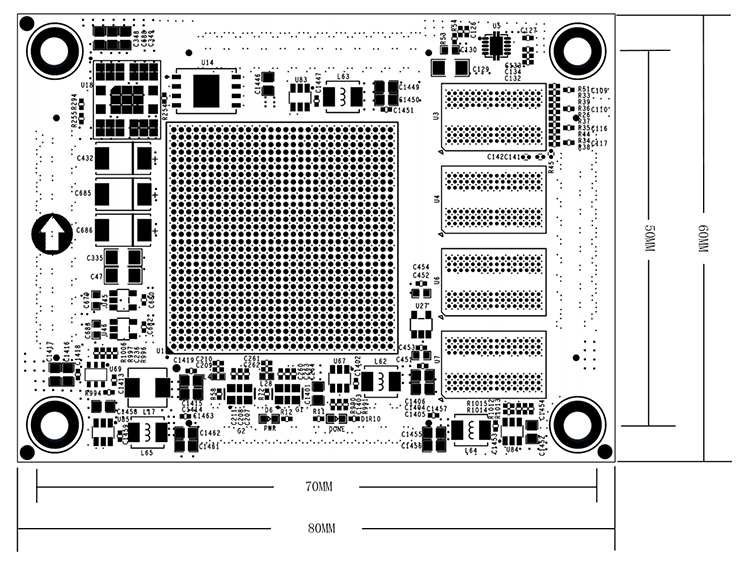

结构尺寸
| 尺寸大小 | 60MM x 80MM x 11.5MM |
